MORSETTERIE ANTIEFFLUVIO per SOTTOSTAZIONI

e CABINE ELETTRICHE



Le morsetterie antieffluvio sono costruite in lega di alluminio per i conduttori di alluminio puro, di alluminio/acciaio e di lega di alluminio; per i conduttori di rame sono costruite in bronzo d’alluminio.

Le viti, i dadi e le rondelle sono in acciaio inossidabile.

L’accoppiamento bimetallico è realizzato mediante l’interposizione di un elemento in “Elettrocupal” fra i pezzi di leghe diverse, onde evitare la coppia elettrolitica.

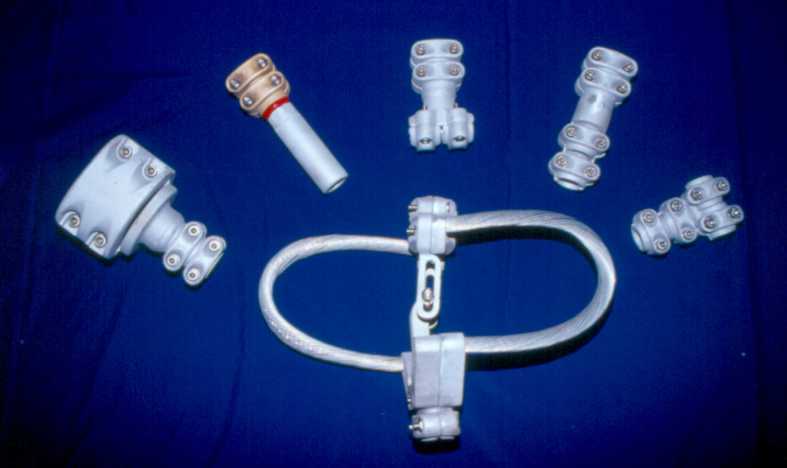

Morsetteria di stazione unificata     Morsetteria di stazione non unificata









	COPPIE DI SERRAGGIO PER MORSETTERIA DI STAZIONE
Bullone inox		Coppia di serraggio [Nm]
M8		12
M10		20
M12		30





		PORTATA NOMINALE DELLA MORSETTERIA DI STAZIONE
Tipi di conduttore	Ø conduttori [mm]	Portata nominale [A]
		Alluminio	Rame
Corda	5÷12	100	200
	12÷20	250	500
	20÷25	400	800
	25÷30	500	1000
	30÷36	800	1600
	36÷40	1000	2000
Codolo	20	400	800
	30	700	1400
	40	1200	1600
	50	1500	2000
